Удлинитель шнека мотобура 50 см TT

Удлинитель шнека мотобура 50 см TT: инженерный анализ конструктивной надёжности
Уважаемые коллеги! Представляю развёрнутый технико‑механический разбор удлинителя шнека мотобура модели TT длиной 500 мм — элемента, критически важного для расширения функциональных возможностей бурового комплекса. Рассмотрим устройство сквозь призму основных разделов сопромата: прочность, жёсткость, устойчивость и выносливость.

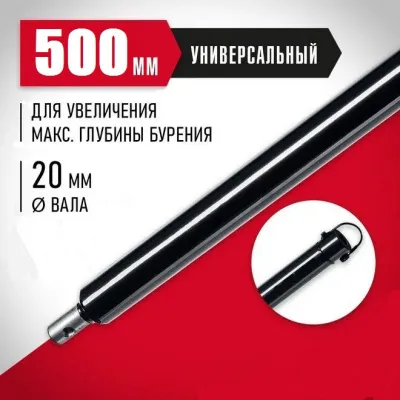

1. Геометрические параметры и конструктивная схема
Номинальная длина: L=500 мм.

Диаметр вала: d=20 мм.

Тип соединения: цилиндрический вал с посадочными местами под крепёжные элементы (шплинты/болты).

Материал: конструкционная легированная сталь (предположительно, сталь 40Х или аналог с термообработкой).

Масса: m=0,6 кг — показатель, важный для расчёта инерционных нагрузок.

Конструктивно изделие представляет собой прямолинейный вал постоянного сечения с технологическими отверстиями для фиксации в составе буровой колонны.

2. Нагрузочные режимы и расчётные случаи
В процессе эксплуатации удлинитель воспринимает комплекс силовых воздействий:

Крутящий момент M
кр
​
  от привода мотобура, передаваемый через соединительные элементы.

Осевая сжимающая сила F
ос
​
  от усилия заглубления шнека.

Изгибающий момент M
изг
​
  из‑за несимметричности грунтовых сопротивлений и перекосов оси.

Динамические нагрузки от ударов о включения в грунте (камни, корни).

Циклические напряжения вследствие вращения и переменной нагрузки.

3. Прочностной расчёт
3.1. Кручение
Условие прочности при кручении:

τ
max
​
=
W
p
​

M
кр
​

​
≤[τ],

где:

W
p
​
=
16
πd
3

​
  — момент сопротивления кручению для сплошного круглого сечения;

[τ] — допускаемое касательное напряжение для материала.

Для d=20 мм:

W
p
​
=
16
π⋅20
3

​
≈1570 мм
3
.

3.2. Изгиб
Максимальный изгибающий момент в середине пролёта (при равномерно распределённой нагрузке):

M
изг
​
=
8
qL
2

​
,

где q — интенсивность распределённой нагрузки.

Напряжение изгиба:

σ
изг
​
=
W
x
​

M
изг
​

​
≤[σ],

где W
x
​
=
32
πd
3

​
≈785 мм
3
  — момент сопротивления изгибу.

3.3. Совместное действие нагрузок
Используем гипотезу прочности (например, теория Треска или Мизеса) для оценки эквивалентного напряжения:

σ
экв
​
=
σ
изг
2
​
+4τ
кр
2
​

​
≤[σ].

4. Жёсткость и продольная устойчивость
4.1. Жёсткость при кручении
Угол закручивания:

φ=
GI
p
​

M
кр
​
L
​
,

где:

G≈80 ГПа — модуль сдвига для стали;

I
p
​
=
32
πd
4

​
≈15700 мм
4
  — полярный момент инерции.

Для L=500 мм и реалистичного M
кр
​
  угол φ остаётся в допустимых пределах.

4.2. Устойчивость сжатого стержня
Критическая сила по Эйлеру:

F
кр
​
=
(μL)
2

π
2
EI
x
​

​
,

где:

E≈200 ГПа — модуль Юнга;

I
x
​
=
64
πd
4

​
≈7850 мм
4
  — осевой момент инерции;

μ=1 — коэффициент при шарнирном закреплении.

Для данных параметров F
кр
​
  существенно превышает ожидаемые рабочие нагрузки.

5. Выносливость и циклическая прочность
Учитывая переменный характер нагрузок, оцениваем запас по пределу выносливости:

Амплитуда напряжений σ
a
​
  от циклического изгиба и кручения.

Коэффициент запаса n=
σ
a
​
+ψ
σ
​
σ
m
​

σ
−1
​

​
,
где σ
−1
​
  — предел выносливости, ψ
σ
​
  — коэффициент чувствительности к асимметрии, σ
m
​
  — среднее напряжение цикла.

Конструктивные меры повышения выносливости:

Плавные переходы сечений (отсутствие резких канавок).

Качественная обработка поверхности (снижение концентраторов напряжений).

Применение термообработки для повышения предела выносливости.

6. Соединения и концентрация напряжений
Посадочные отверстия под крепёж — зоны повышенной концентрации напряжений. Рекомендуется:

Скругление кромок отверстий.

Контроль качества сверления (отсутствие рисок, задиров).

Использование калиброванных болтов с плотной посадкой.

7. Эксплуатационные рекомендации
Предварительная проверка

Визуальный контроль на наличие трещин, деформаций.

Проверка затяжки соединительных элементов.

Режим бурения

Избегать резких перегрузок (постепенно увеличивать усилие).

При заклинивании шнека немедленно прекратить вращение.

Техническое обслуживание

Очистка от грунта и влаги после работы.

Нанесение антикоррозионного состава.

Периодический контроль геометрии вала (прогибы, овальность).

Ограничения

Не превышать допустимый крутящий момент мотобура.

Не использовать при температурах ниже −30 °C без учёта хладоломкости материала.

8. Вывод
Удлинитель шнека TT 500 мм представляет собой рационально спроектированный элемент буровой колонны, обеспечивающий:

достаточную прочность при комбинированных нагрузках;

приемлемую жёсткость на кручение и изгиб;

устойчивость к продольному сжатию;

ресурс при циклических воздействиях.

Ключевыми факторами надёжности выступают:

качество материала и термообработки;

точность изготовления соединений;

соблюдение эксплуатационных ограничений.

При корректной эксплуатации изделие полностью отвечает требованиям к узлам буровых механизмов лёгкого класса.
